Bagaimana cara menghubungkan kabel ke kotak adaptor ADSS?

May 30, 2025Tinggalkan pesan

Sebagai pemasok kotak adaptor ADSS yang memiliki reputasi baik, saya memahami pentingnya memberikan panduan yang jelas tentang cara menghubungkan kabel ke perangkat penting ini. Dalam posting blog ini, saya akan membagikan panduan langkah demi langkah terperinci untuk membantu Anda dengan sukses menghubungkan kabel ke kotak adaptor ADSS.

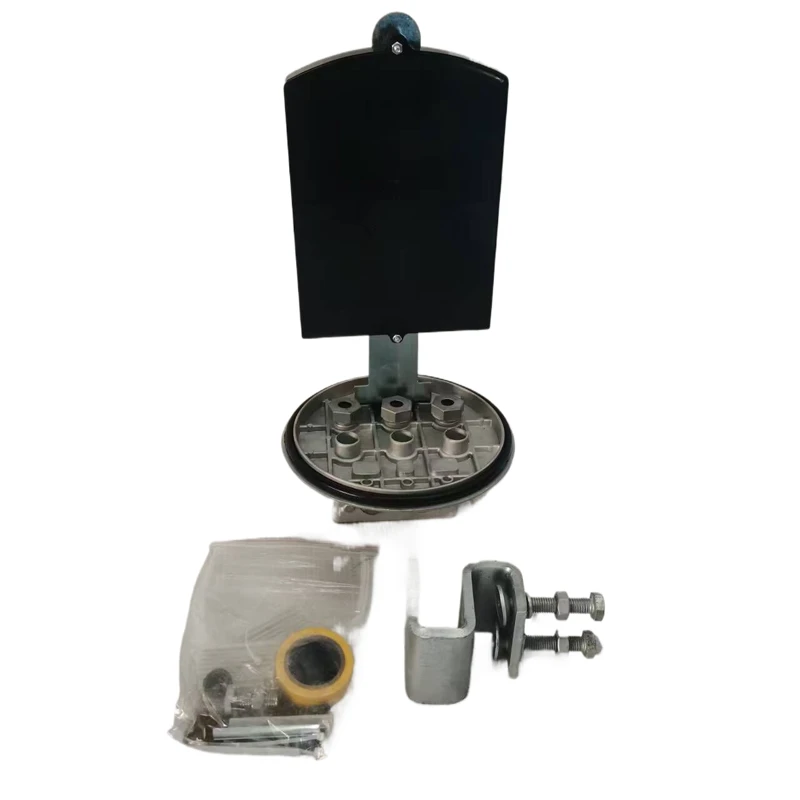

5072eb2ca2cc44dd7ef64524d6316e4_Optical Cable Connector Box

Memahami kotak adaptor ADSS

Sebelum kita mempelajari proses koneksi kabel, mari kita pahami kotak adaptor ADSS secara singkat. ADS, atau swadaya semua-dielektrik, adalah jenis kabel serat optik yang banyak digunakan dalam jaringan telekomunikasi. Kotak adaptor ADSS dirancang untuk melindungi dan mengelola splices dan koneksi kabel ADSS. Ini menyediakan lingkungan yang aman dan nyaman untuk splicing, penghentian, dan distribusi serat optik.

Alat dan Bahan Diperlukan

Untuk menghubungkan kabel ke kotak adaptor ADSS, Anda akan memerlukan alat dan bahan berikut:

  1. Kotak Adaptor ADSS:Pastikan Anda memiliki kotak adaptor ADSS yang sesuai untuk aplikasi spesifik Anda. Pertimbangkan faktor -faktor seperti jumlah serat, kapasitas kabel, dan kondisi lingkungan.
  2. Kabel ADSS:Pilih kabel ADSS berkualitas tinggi yang kompatibel dengan kotak adaptor ADSS Anda. Pastikan kabel memiliki diameter, anggota kekuatan, dan jumlah serat yang sesuai.
  3. Kit sambungan serat optik:Kit sambungan serat optik berisi alat dan bahan yang diperlukan untuk menyambungkan kabel serat optik. Ini biasanya termasuk splicer fusion, golok, dan lengan perlindungan sambatan.
  4. Aksesori manajemen kabel:Ini termasuk ikatan kabel, klip kabel, dan panduan perutean kabel. Mereka membantu mengatur dan mengamankan kabel di dalam kotak adaptor ADSS.
  5. Peralatan Pengujian:Untuk memastikan kualitas koneksi kabel, Anda akan memerlukan peralatan pengujian seperti Optical Time-Domain Reflectometer (OTDR) dan sumber cahaya dan pengukur daya.

Panduan langkah demi langkah untuk menghubungkan kabel ke kotak adaptor ADSS

Langkah 1: Siapkan kotak adaptor ADSS

  1. Pilih lokasi yang cocok:Pilih lokasi untuk kotak adaptor ADSS yang mudah diakses dan dilindungi dari elemen. Itu harus dipasang pada permukaan yang stabil menggunakan perangkat keras pemasangan yang sesuai.
  2. Buka kotak adaptor ADSS:Lepaskan Panel Penutup atau Akses dari kotak Adapter ADSS untuk mengekspos komponen internal.
  3. Periksa kotak adaptor ADSS:Centang kotak adaptor ADSS untuk kerusakan atau cacat. Pastikan semua komponen, seperti nampan sambungan, aksesori manajemen kabel, dan konektor serat optik, dalam kondisi baik.

Langkah 2: Siapkan kabel ADSS

  1. Lepaskan jaket luar:Gunakan stripper kabel untuk melepas jaket luar kabel ADSS, memperlihatkan anggota kekuatan dalam dan untaian serat optik. Berhati -hatilah agar tidak merusak untaian serat optik selama proses ini.
  2. Bersihkan untaian serat optik:Gunakan kit pembersih serat optik untuk membersihkan untaian serat optik. Ini membantu menghilangkan kotoran, debu, atau minyak yang dapat memengaruhi proses penyambungan.
  3. Ukur dan potong untaian serat optik:Ukur panjang untaian serat optik yang diperlukan untuk splicing dan gunakan pleaver serat optik untuk memotongnya dengan panjang yang sesuai. Pastikan ujung untaian serat optik bersih dan rata.

Langkah 3: Sambungkan untaian serat optik

  1. Siapkan baki sambungan:Buka baki sambatan dan posisikannya di kotak adaptor ADSS. Pastikan baki sambungan disejajarkan dan diamankan dengan benar.
  2. Tempatkan untaian serat optik di baki sambungan:Tempatkan dengan hati -hati untaian serat optik yang disiapkan di baki sambungan. Gunakan ikatan atau klip kabel untuk mengamankan untaian di tempatnya.
  3. Sambungkan untaian serat optik:Gunakan splicer fusi untuk menyatukan untaian serat optik menjadi satu. Ikuti instruksi pabrik untuk mengoperasikan fusion splicer. Fusion Splicer menggunakan busur listrik untuk melelehkan ujung untaian serat optik dan menggabungkannya.
  4. Lindungi sambatannya:Setelah menyambungkan untaian serat optik, letakkan lengan pelindung sambungan di atas sambungan. Lengan perlindungan sambungan memberikan perlindungan mekanis dan lingkungan untuk sambungan.
  5. Ulangi proses splicing:Ulangi langkah 3 dan 4 untuk semua untaian serat optik yang perlu disambung.

Langkah 4: Akhiri untaian serat optik

  1. Siapkan konektor serat optik:Pilih konektor serat optik yang sesuai untuk kabel ADSS Anda. Lepaskan lapisan buffer dari ujung untai serat optik dan masukkan ke dalam konektor. Gunakan alat penghentian konektor untuk crimp atau epoksi konektor ke untai serat optik.
  2. Bersihkan konektor serat optik:Gunakan kit pembersihan serat optik untuk membersihkan konektor serat optik. Ini membantu menghilangkan kotoran, debu, atau minyak apa pun yang dapat memengaruhi kinerja koneksi.
  3. Pasang konektor serat optik:Masukkan konektor serat optik yang diakhiri ke dalam port yang sesuai pada kotak adaptor ADSS. Pastikan konektor duduk dengan benar dan terkunci di tempatnya.

Langkah 5: Uji koneksi kabel

  1. Penggunaan OTR:Hubungkan OTDR ke salah satu ujung kabel serat optik yang disambungkan dan diakhiri. OTDR mengirimkan pulsa cahaya ke dalam kabel dan mengukur jumlah cahaya yang dipantulkan kembali. Ini membantu mendeteksi setiap kerugian sambungan, istirahat, atau cacat lain di kabel.
  2. Gunakan sumber cahaya dan meteran daya:Hubungkan sumber cahaya ke salah satu ujung kabel serat optik dan meter daya ke ujung lainnya. Sumber cahaya mengirimkan sinyal kontinu ke dalam kabel, dan meter daya mengukur kekuatan sinyal di ujung lainnya. Ini membantu memverifikasi kinerja transmisi kabel.
  3. Catat hasil tes:Catat hasil tes, termasuk kehilangan sambungan, kehilangan penyisipan, dan kehilangan kembali. Hasil ini dapat digunakan untuk mengevaluasi kualitas koneksi kabel dan mengidentifikasi masalah potensial.

Langkah 6: Kelola kabel

  1. Atur kabel:Gunakan ikatan kabel, klip, dan panduan perutean untuk mengatur kabel di dalam kotak adaptor ADSS. Pastikan kabelnya disusun dengan rapi dan tidak saling mengganggu.
  2. Beri label kabelnya:Beri label kabel untuk mengidentifikasi tujuan dan fungsinya. Ini membantu pemeliharaan dan pemecahan masalah di masa depan.
  3. Tutup kotak adaptor ADSS:Setelah semua kabel terhubung, diuji, dan terorganisir, ganti penutup atau panel akses kotak adaptor ADSS. Pastikan kotak disegel dengan benar untuk melindungi komponen internal dari elemen.

Kesimpulan

Menghubungkan kabel ke kotak adaptor ADSS membutuhkan perencanaan, persiapan, dan perhatian terhadap detail yang cermat. Dengan mengikuti panduan langkah demi langkah yang diuraikan dalam posting blog ini, Anda dapat berhasil menghubungkan kabel ke kotak adaptor ADSS dan memastikan kinerja yang andal dari jaringan telekomunikasi Anda.

Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut untuk menghubungkan kabel ke kotak adaptor ADSS, jangan raguHubungi kami untuk pengadaan dan mendiskusikan kebutuhan spesifik Anda. Tim ahli kami tersedia untuk memberi Anda saran dan dukungan profesional.

Sumber daya tambahan

  • Batang kotak gabungan ADSS: Tautan ini memberikan informasi tentang batang kotak gabungan ADSS, yang digunakan untuk pemasangan kotak adaptor ADSS.
  • Kotak konektor kabel optik: Tautan ini memberikan informasi tentang kotak konektor kabel optik, yang digunakan untuk mengakhiri dan menghubungkan kabel optik.
  • Kit sambungan kabel: Tautan ini memberikan informasi tentang kit sambungan kabel, yang digunakan untuk menyambungkan kabel serat optik.
